一張水電圖 圖面有幾個部分 ?

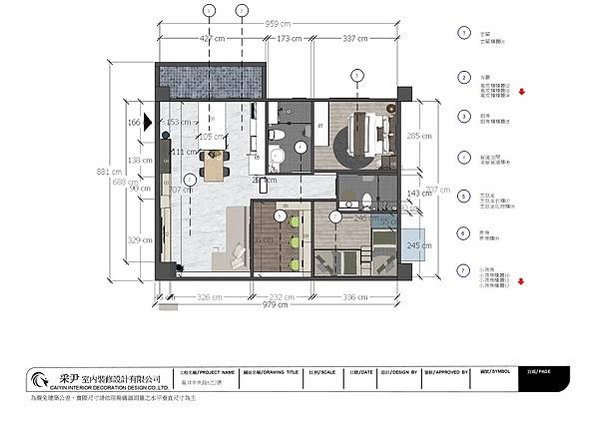

1.平面圖：是本體最重要的格局配置中的細節

2.圖例：說明這張圖中的符號代表的意思，也會包括數量與高度等資訊

3.附註說明：文字述說較多，
較像是寫給做設計或工管自己看的，以免在放樣或驗收時遺漏。
要預設師傅是不看的，這樣比較貼近實務。

4.圖框資訊：寫明此張圖的功能，如插座配置圖或地板配置圖，
另外也說明圖面編號、比例大小，以及設計者自己的名字等

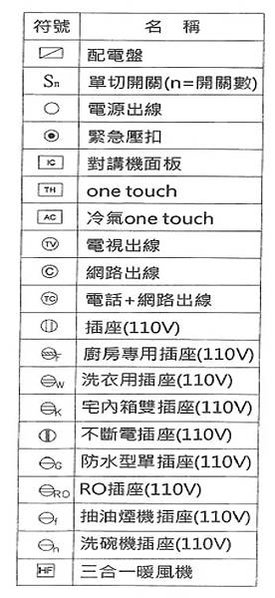

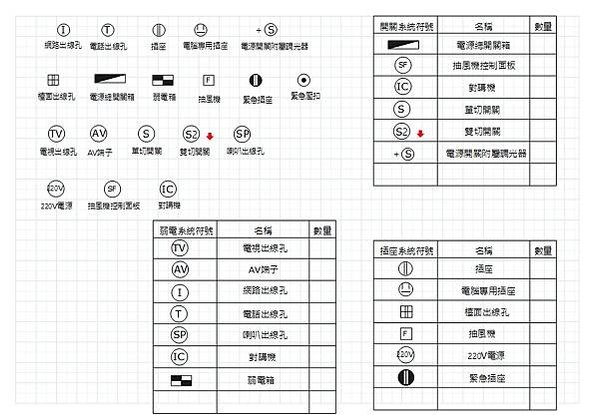

以下先附上圖例，常用的插座與開關符號。手繪的時候，照著圖形畫即可。

若發現想畫的插座開關沒有在這裡頭，不用擔心，也可寫中文的。

例如畫個圓，寫上「監視器」，水電師傅就會知道這裡要放個監視器。

經驗分享:

主臥室化妝桌背牆插座高度建議: 60cm
書桌高度建議 : 75~80cm
掃地機器人插座高度建議 : 15~20cm

注意事項: 繪製順序流程
平面圖繪製>標示家具>標開關插座 (高程位置)
